什么是PCB封裝："PCB封裝"是指電子元件實物映射到PCB上的產物，元件庫跟PCB庫的相互結合，是電路設計連接關系和實物電路板銜接的橋梁。

　　PCB封裝的重要性：PCB公司設計完電路后需要對資料進行存檔也稱為"PCB封裝"，在此過程中，我們需要由為關注的是，此工序的重要性和其有哪些元素組成的!

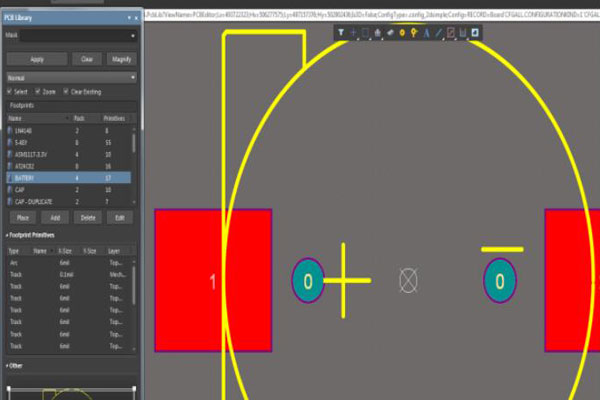

　　1. 在AD軟件中將封裝庫打開，讓我們一起了解下AD軟件的各種封裝方式：

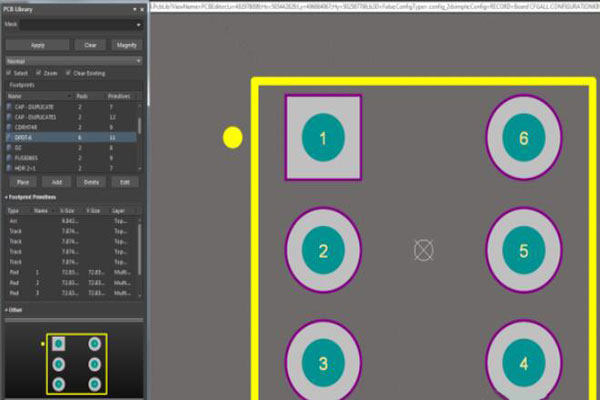

　　2. 以DPDT-6的封裝為例 ，進行封裝元素組成的講解：

　　3. PCB封裝組成元素包括以下幾個方面：

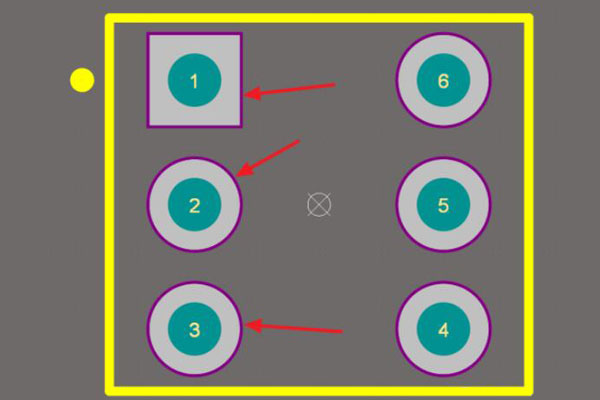

　　(1) PCB焊盤：

　　作用： 焊盤的作用其實就是用來焊接元件管腳的載體。

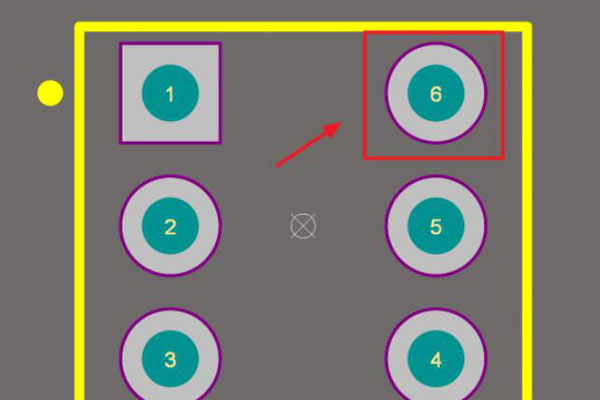

　　(2)管腳序號：

　　作用：用來和元件進行電氣連接關系匹配的序號。

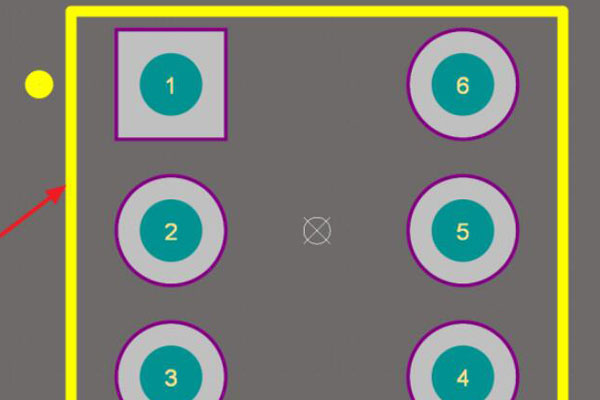

　　(3)元件絲印：

　　作用：用來描述元件腔體大小的識別框。

　　(4)阻焊：

　　作用：放置綠油覆蓋，可以有效地保護焊盤焊接區域。

　　(5)1腳標識/極性標識：

　　作用：主要用來定位元件方向的標識符號。
